应力厚度仪

                        在线测厚测宽和应力仪技术性能

一、在线自动检测装置介绍

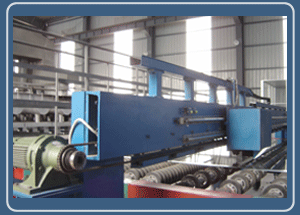

     玻璃在线测厚测宽和应力仪自动检测装置是对玻璃生产线上生产的浮法玻璃进行检测的重要工具，安装于退火炉的尾端出囗，能够在线自动进行沿玻璃板宽的厚度检测、温度,应力和宽度检测，其中应力检测分为永久应力、暂时应力、综合应力。主要用于浮法玻璃生产线冷端生产过程的数据采集、监视、操作和管理，本检测仪不仅有可靠的硬件，还具有先进完善和易于操作管理的系统及应用软件。
    本检测仪在工业环境下能长期稳定运行，具有抗各种工业电磁干扰的能力，满足电磁兼容性和安全性的要求。本检测仪在玻璃下表面无任何部件，易于维护，操作简洁，接线方便可靠，利于生产。
    本仪器所用部件基本为标准备件，易于更换和购买，系统软件为标准WINDOWS平台，应用软件为模块化设计，采用开放的TCP/IP通信协议，对外提供标准工业以太网络通信接囗，易于升级和维护，所提供的产品和版本保持兼容，能与当今计算机技术和信息技术的同步发展。设备硬件和系统及应用软件能保持完整的协同工作。

二、 自动检测装置的功能
     1.在线测量浮法白色和各种颜色的透明玻璃(透光率不小于50%)的永久应力、综合应力和暂时应力。      2.在线测量沿玻璃板宽的温度分布，同时可查询玻璃板宽任意位置的温度数值。
     3.在线测量沿玻璃板宽的厚度分布，同时可查询玻璃板宽任意位置的厚度数值。
     4.在线测量玻璃板的原板和拉边轮压痕宽度.，进而计算出玻璃板的净宽。
     5.具有自动定时测量和随机手动测量两种测量方式。
     6.实现了全自动测量，启动测量后无需人工干预即可完成多次测量过程，并保存测量结果数据。

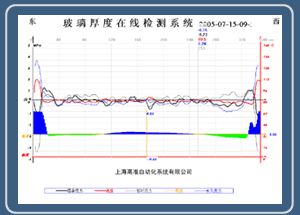

     7.以曲线的形式直观的反应玻璃板宽应力数据、厚度数据,温度数据和宽度数据.同时可查询玻璃板       宽任意位置的应力、厚度,温度和宽度数据值。
     8.对所有的应力曲线能够进行直观的比较分析。
     9.可打印任意应力数据曲线、厚度数据曲线和温度数据曲线, 宽度数据曲线.
     10.拉引量的统计计算.
     11.根据名称厚度和测量厚度建立适实数据库.
     12.提供通讯接口,以便联网传输.
     13.测量精度以毫米单位显示.
     14.测厚有加权平均值显示.
     15.保证应力测量显示与退火窑的退火制度变化是一致的.

三、本在线自动检测装置的技术特点
    1.实现了测量过程的在线自动化。
    2.以曲线的形式直观的显示沿玻璃板宽应力数据、厚度数据和温度数据。
    3.可查询玻璃板宽任意位置的应力数据值、厚度数据值和温度数据值。
    4.检测头和光源都位于玻璃板的上表面，玻璃板下面无任何设备，对传动装置的要求低。
    5.采用相位测量技术，不需要机械运动同步装置，使用寿命长。
    6.玻璃下表面无任何部件，维护方便。
    7.在线测量玻璃板的原板和拉边轮压痕宽度. 进而计算出玻璃板的净宽。
    8.拉引量的统计计算。

四、技术指标
    1.适应玻璃带速度：最高1800米/时（即30米/分）.扫描速度:≥1米/3秒
    2.适应玻璃板宽：5m
    3.适应玻璃带横向偏移：=< 100mm
    4.适应玻璃透射率： =>50 % （普通光）
    5.温度测量误差：±1oC
    6.温度测量范围：0 ~ 150oC
    7.玻璃厚度： 1.0-25mm （测量精度：0.15%,最终以毫米单位显示 )
    8.应力测量灵敏度：0.5度应力角
    9.应力测量误差：±0.5度应力角
    10.应力测量范围：-90 ~ +90
    11.原板宽度测量精度: ±3 mm
